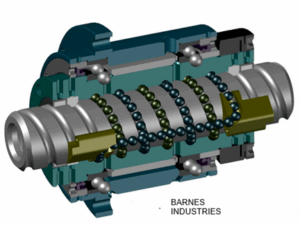

تنظیم پارامترهای FANUC (FANUC Parameter Setting) در سیستمهای CNC برای جبران لقی، بهبود دقت و عملکرد دقیق ماشین‌آلات اهمیت دارد. در ادامه، مراحل دقیق فعال‌سازی و تغییر پارامترها در انواع مدل‌ها آمده است:
نحوه تنظیم وتغییرات در پارامترها درانواع سیستمهای کنترل فانوک
Fanuc 6T, 6M ( رفرنس B-54045E)

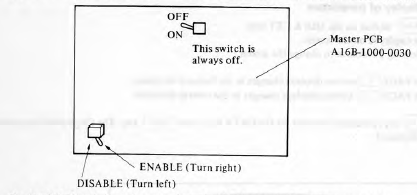

1-کلید اهرمی فعال کردن پارامترها را روی برداصلی که دروضعیت OFF قراردارد روی ON قرار دهید
(مطابق شکل )

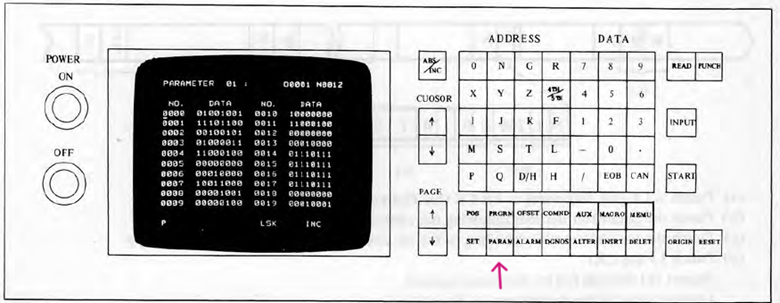

2-مد کاری را به حالت MDI برده وکلید [PARAM] را فشار دهید تا صفحه پارامترها ظاهر گردد
با کلیدهای ↑ و ↓ روی پارامتر مورد نظر بروید یا با زدن کلید Nوبعد شماره پارامتروبعد کلید [INPUT]
روی پارامتر مورد نظر قرار گیرید کلید Pرا زده ومقدارپارامتر را وارد کنید (این مقدار زیر مانیتور قابل
مشاهده است ) وسپس با زدن کلید [INPUT] پارامتر مورد نظر را تغییر دهید ویا با زدن کلید [CAN]
آنرا پاک ومجددا وارد نمائید
3-بعد از تغییر ,کلید اهرمی روی برد اصلی را روی حالت OFFببرید
4-با زدن کلید [RESET] خطای 100 را که ظاهر شده بود پاک نمائید ودر غیر اینصورت برق دستگاه را
خاموش روشن نمائید
FANUC O-T , O-M (رفرنس B-62550EN/01 , B-61394E/08 PDF )
1-الف ) مد کاری MDI را فعال فرمائید

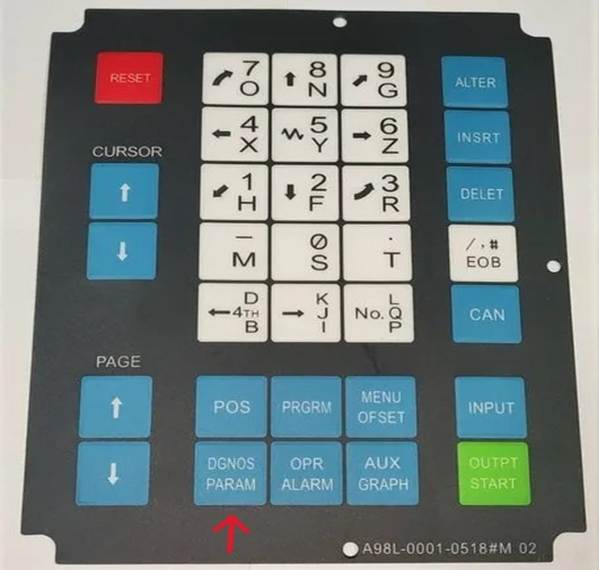

1- ب ) بازدن کلید [DGNOS/RARAM] صفحه تنظیمات پارامترها ظاهر می شود

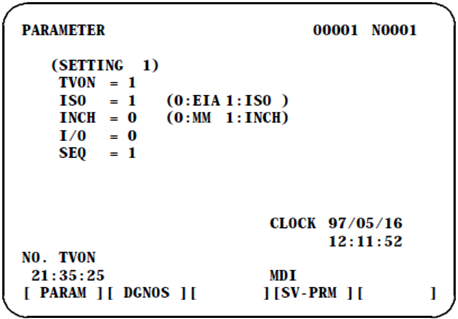

با زدن کلیدهای ↓ و ↑ روی صفحه پارامترها بروید (شکل زیر)

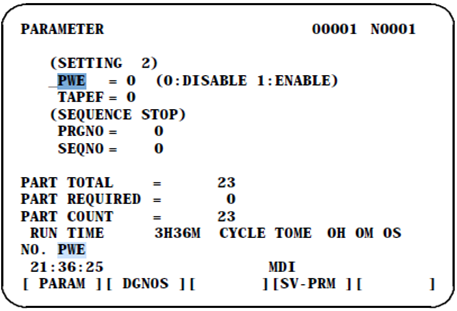

1-ح) روی PWE(PARAMETER ENABLE) رفته وبا زدن 1 وسپس کلید [ENTER] آنرا فعال کنید
1-خ) مراحل بالا ( الف وب ) را اجرا کنید
2-الف)پارامتر مورد نظر را با کلیدهای ↑و↓یا کلید های PU ,PD ویا با زدن شماره پارامترجستجو وپیدا
کنید
2-ب) مقدار عددی مناسب بر حسب فرمت باینری یا اعشاری را وارد نموده کلید [INPUT] را فشار داده
وپارامتر مورد نظر را تغییر دهید
3-در آخر به صفحه تنظیمات رفته وPWE=0 کنید و کلید RESETرا زده تا آلارم پاک شود در غیر این
صورت برق دستگاه را خاموش روشن نمائید
FANUC 10/100 , 11/110 , 12/120 ( رفرنس B-54815E/05 PDF )
1- ) مد کاری MDI را فعال فرمائید
2- کلید نرم افزاری [SETTING] را بزنید تا صفحه تنظیمات SETTING ظاهر شود
3-عدد 8000 را وارد کنید
4- با زدن کلید نرم افزاری [INP-No] پارامتر 8000 ظاهر می گردد
5- روی بیت صفر رفته وبا زدن 1 وبعد کلید [INPUT] مقدار PWE=1 می شود و می توانید پارامترها را
مشخص نمائیدآلارم P/S100 ظاهر می شود
6- کلید FUNCTION را از منو کلیدها بزنید
7- کلید نرم افزاری SERVICE را زده وسپس کلید نرم افزاری PARAM را انتخاب نمائید
8- عدد پارامتر مورد نظر را زده وبعد کلید نرم افزاری [INP-No] را بزنید تا ظاهر گردد
9-مقدار پارامتر مورد نظر ظاهر شده را تغییر داده کلید INPUT را بزنید
10- بعد از تغییر پارامتر PWE در پارامتر 8000 را صفر کنید
11- با زدن کلید [RESET] خطای پارامتر را حذف کنید در غیر این صورت برق دستگاه را خاموش روشن
نمائید
FANUC 15i , 150i( رفرنس GFZ-63330E/03 PDF)
1- مد کاری MDIرا فعال فرمائید
2- کلید امرجنسی را فشار دهید

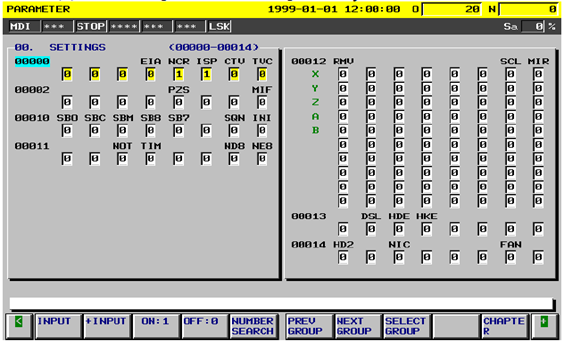

3- با فشار چندین بار کلید [SYSTEM] ویا با فشار یکبار کلید [SYSTEM] وفشار کلید نرم افزاری
PARAMETER صفحه پارامترها ظاهر می شود
4-برای رفتن به پارامتر8000 وسپس PWE را فعال کردن دو روش وجود دارد
الف) با کلیدهای ↑ و ↓ ویا PU ,PD وچپ وراست → ←
ب) فشار کلید نرم افزاری [No,SEARCH] و وارد کردن 8000 وفشار کلید نرم افزاری [EXEC]
ح) وارد کردن عدد 8000 وفشار کلید نرم افزاری [No,SEARCH]
5-در پارامتر 8000 روی بیت صفر رفته وبا وارد کردن عدد 1 کلید INPUT را فشار دهید .خطای
P/S100ظاهر خواهد شد
6- برای تغییر پارامترهای مورد نظر مرحله 2 و یکی از سه مرحله 4 را اجرا کنید
7- وقتی پارامتر مورد نظر را تغییر دادید به پارامتر 8000 رفته بیت صفر آن را PWE=0 کنید
8- با زدن کلید RESETآلارم را پاک کنید ودر صورت پاک نشدن برق دستگاه را خاموش روشن کنید
FANUC Oi-C , Oi-D( رفرنس B-64120EN/02 PDF)
1- مد کاری MDIرا فعال فرمائید

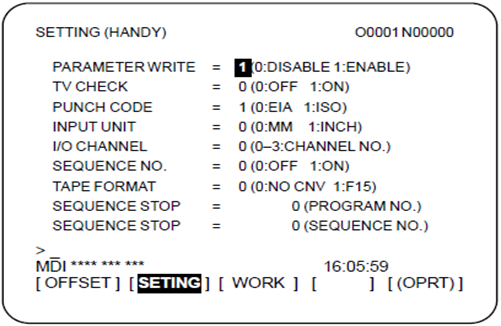

2-الف) کلید [ofs/set] را چندین بار فشار دهید سپس با انتخاب کلید نرم افزاری [SETTING] صفحه
SETTING ظاهر می شود
ب) باکلیدهای بالا پائین ↑ و ↓ روی PARAMETER WRITE قرار گیرید
ح) با زدن کلید 1 وسپس کلید ENTER یا با زدن کلید نرم افزاری [ON:1] پائین سمت چپ مانیتور
مقدار PARAMETER WRITE=1 کنید خطای P/S110 ظاهر می شود
3-برای نشان دادن صفحه پارامترها کلید SYSTEM را چندین بار فشار داده و یا با انتخاب کلید نرم افزاری
PARAM در قسمت پائین مانیتور پارامترها فعال می شوند

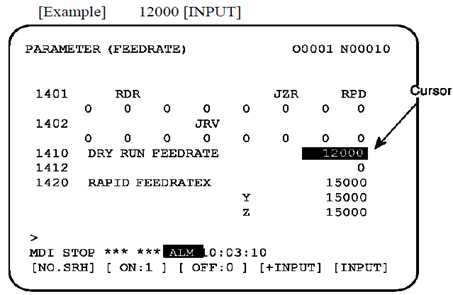

4-وبا کلیدهار بالا پائین ↑و↓روی پارامتر مورد نظر رفته ومقدار دلخواه را وارد وسپس کلید INPUT
را فشار دهید
5- اگر تغییرات پارامتر یا پارامترهای مورد نظر تمام شد PARAMETER WRITE=0 صفر کنید
6- با زدن کلیدRESET آلارم P/S100 را پاک کنید در صورتیکه آلارم پاک نشود برق دستگاه را خاموش
روشن نمائید
FANUC Series 16i /18i /21i /160i /180i /210i ( رفرنس B-63530EN/03 PDF)
1- مد کاری MDIرا فعال فرمائید
2-الف) کلید [OFFSET SETTING] را چندین بار فشار دهید سپس با انتخاب کلید نرم افزاری [SETTING] صفحه
SETTING ظاهر می شود
ب) باکلیدهای بالا پائین ↑و↓روی PARAMETER WRITE قرار گیرید
ح) با زدن کلید 1 وسپس کلید ENTER یا با زدن کلید نرم افزاری [ON:1] پائین سمت چپ مانیتور
مقدار PARAMETER WRITE=1 کنید خطای P/S110 ظاهر می شود
3-برای نشان دادن صفحه پارامترها کلید SYSTEM را چندین بار فشار داده و یا با انتخاب کلید نرم افزاری
PARAM در قسمت پائین مانیتور پارامترها فعال می شوند
4-وبا کلیدهار بالا پائین ↑ و ↓ روی پارامتر مورد نظر رفته ومقدار دلخواه را وارد وسپس کلید INPUT
را فشار دهید
5- اگر تغییرات پارامتر یا پارامترهای مورد نظر تمام شد PARAMETER WRITE=0 صفر کنید
6- با زدن کلید RESET آلارم P/S100 را پاک کنید در صورتیکه آلارم پاک نشود برق دستگاه را خاموش
روشن نمائید
